Bagaimana cara memasang flensa sambungan yang tersusun pada pipa fleksibel?

Hai! Sebagai pemasok Lapped Joint Flensa, saya sudah mempunyai banyak pengalaman dengan perangkat keras yang bagus ini. Hari ini, saya akan memandu Anda melalui proses pemasangan flensa sambungan melingkar pada pipa fleksibel. Ini mungkin terdengar agak rumit pada awalnya, tetapi dengan langkah yang tepat dan sedikit pengetahuan, Anda akan menyelesaikannya dalam waktu singkat.

Apa itu Flensa Sambungan Tersusun?

Sebelum kita masuk ke proses pemasangan, mari kita bahas dengan cepat apa itu flensa sambungan yang tersusun. Flensa sambungan yang tersusun terdiri dari dua bagian: flensa longgar dan ujung rintisan sambungan pangkuan. Flensa yang longgar dapat berputar bebas di sekitar pipa, sehingga sangat nyaman untuk penyelarasan selama pemasangan. Flensa jenis ini sering digunakan dalam aplikasi yang sering memerlukan pembongkaran, seperti di beberapa pabrik pengolahan kimia atau industri makanan dan minuman.

Blind Flange

Alat dan Bahan yang Anda Butuhkan

Hal pertama yang pertama, kumpulkan semua alat dan bahan yang Anda perlukan untuk pekerjaan itu. Berikut daftarnya:

Set Flange Sambungan Tersusun: Ini termasuk flensa yang longgar dan ujung rintisan sambungan pangkuan. Pastikan ukuran dan bahannya tepat untuk pipa fleksibel Anda.
Pipa Fleksibel: Tentu saja, Anda memerlukan pipa tempat Anda akan memasang flensa.
Paking: Gasket yang tepat sangat penting untuk memastikan sambungan bebas kebocoran. Pilih bahan paking yang sesuai dengan cairan atau gas yang mengalir melalui pipa.
Baut dan Mur: Ukuran dan jumlah baut dan mur yang tepat untuk mengencangkan flensa.
Kunci pas: Anda memerlukan kunci pas untuk mengencangkan baut. Kunci torsi sangat ideal untuk memastikan Anda menerapkan jumlah gaya yang tepat.
Pita Pengukur: Untuk mengukur pipa dan memastikan semuanya terpasang dengan benar.
Penanda: Untuk menandai posisi flensa pada pipa.

Proses Instalasi Langkah demi Langkah

Langkah 1: Siapkan Pipa

Mulailah dengan membersihkan ujung pipa fleksibel. Bersihkan kotoran, serpihan, atau karat yang mungkin ada di permukaan. Ini akan memastikan segel yang baik antara pipa dan ujung rintisan sambungan pangkuan. Gunakan sikat kawat atau kain bersih untuk melakukan ini.

Selanjutnya, ukur panjang ujung rintisan sambungan pangkuan. Tandai posisi pada pipa dimana ujung stub akan dipasang. Pastikan tandanya lurus dan akurat. Anda bisa menggunakan pita pengukur dan spidol untuk ini.

Langkah 2: Pasang Ujung Stub Sambungan Lap

Geser flensa yang longgar ke ujung pipa fleksibel. Kemudian, masukkan ujung sambungan pangkuan dengan hati-hati ke dalam pipa. Pastikan pas dan sejajar dengan tanda yang Anda buat sebelumnya.

Jika perlu, Anda dapat menggunakan sedikit pelumas di bagian luar ujung rintisan agar lebih mudah dimasukkan. Namun hati-hati jangan sampai menggunakannya terlalu banyak, karena bisa mencemari pakingnya nantinya.

Langkah 3: Posisikan Flensa Longgar

Setelah ujung rintisan sambungan pangkuan terpasang, posisikan flensa yang longgar di atas ujung rintisan. Putar flensa hingga lubang baut sejajar dengan benar. Ini adalah salah satu keuntungan besar dari flensa sambungan yang tersusun – kemampuan untuk memutar flensa agar mudah disejajarkan.

Langkah 4: Tempatkan Gasket

Pilih paking yang sesuai untuk aplikasi Anda. Tempatkan paking di antara flensa yang longgar dan flensa yang berpasangan (jika ada). Pastikan paking berada di tengah dan menutupi semua lubang baut.

Langkah 5: Masukkan Baut dan Mur

Masukkan baut melalui lubang baut pada flensa. Kemudian, masukkan mur ke bautnya. Jangan mengencangkannya dulu. Mulailah dengan tangan - kencangkan mur untuk menahan flensa pada tempatnya.

Langkah 6: Kencangkan Bautnya

Dengan menggunakan kunci pas atau kunci momen, kencangkan baut dengan pola berselang-seling. Ini akan memastikan distribusi tekanan yang merata di seluruh flensa. Lihat spesifikasi pabrikan untuk nilai torsi yang benar. Pengencangan yang berlebihan dapat merusak flensa atau paking, sedangkan pengencangan yang kurang dapat menyebabkan kebocoran.

Langkah 7: Periksa Keselarasan dan Kebocoran

Setelah mengencangkan baut, periksa kembali kesejajaran flensa. Pastikan pipa lurus dan flensa terpasang dengan rata. Kemudian, lakukan uji kebocoran. Anda dapat melakukannya dengan memberi tekanan pada pipa dengan sedikit cairan atau gas dan memeriksa tanda-tanda kebocoran di sekitar flensa.

Perbandingan dengan Tipe Flange Lainnya

Sebaiknya bandingkan flensa sambungan yang tersusun dengan jenis flensa umum lainnyaFlensa Buta,Jadi flensa, DanFlensa Berulir.

Flensa Buta: Flensa buta digunakan untuk menutup ujung pipa. Tidak seperti flensa sambungan yang tersusun, flensa ini tidak memiliki ujung rintisan dan terutama digunakan untuk tujuan isolasi.

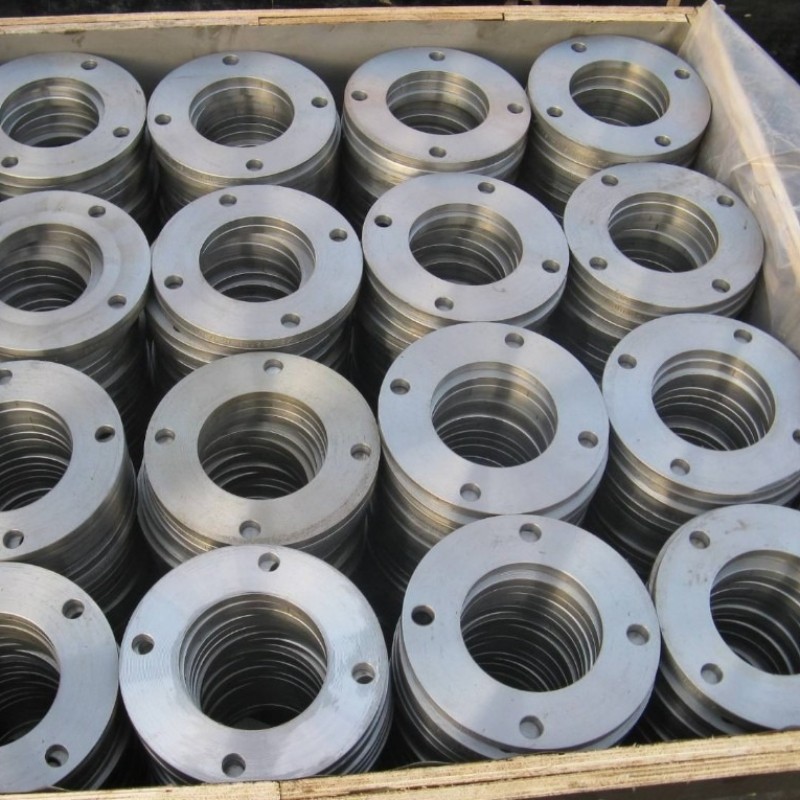

Jadi Flange (Slip - on Flange): Flensa slip - on diselipkan di atas pipa dan kemudian dilas pada tempatnya. Ini lebih permanen dibandingkan dengan flensa sambungan tersusun, yang sangat bagus untuk aplikasi di mana pembongkaran tidak terlalu sering diperlukan.
Flensa Berulir: Flensa berulir memiliki ulir internal yang cocok dengan ulir eksternal pada pipa. Mudah dipasang tetapi mungkin tidak cocok untuk aplikasi bertekanan tinggi seperti flensa sambungan yang tersusun.

Pemecahan masalah

Selama proses instalasi, Anda mungkin mengalami beberapa masalah. Berikut beberapa masalah umum dan cara mengatasinya:

Masalah Penyelarasan: Jika lubang baut tidak sejajar dengan benar, coba putar flensa yang kendor. Jika tidak berhasil, periksa apakah ujung sambungan pangkuan telah dimasukkan dengan benar. Anda mungkin perlu melepasnya dan memasukkannya kembali.
Kebocoran: Jika Anda melihat adanya kebocoran setelah pemasangan, periksa terlebih dahulu apakah baut telah dikencangkan dengan torsi yang benar. Jika ya, pakingnya mungkin rusak atau ukurannya salah. Pasang kembali paking dan kencangkan kembali bautnya.
Ujung Stub Cocok: Jika ujung sambungan pangkuan tidak terpasang dengan benar ke dalam pipa, periksa diameter pipa. Bisa jadi pipa tersebut mengembang atau menyusut akibat perubahan suhu. Anda mungkin perlu menggunakan ujung rintisan dengan ukuran berbeda.

Kesimpulan

Memasang flensa sambungan melingkar pada pipa fleksibel tidaklah sesulit kelihatannya. Dengan mengikuti langkah-langkah berikut dan menggunakan alat dan bahan yang tepat, Anda dapat memastikan instalasi berhasil. Baik Anda sedang mengerjakan proyek DIY kecil atau aplikasi industri besar, flensa sambungan yang tersusun menawarkan solusi hebat untuk memudahkan pembongkaran dan penyelarasan.

Jika Anda sedang mencari flensa sambungan berlapis berkualitas tinggi atau memiliki pertanyaan tentang proses pemasangan, jangan ragu untuk menghubungi kami. Kami siap membantu Anda memenuhi semua kebutuhan flensa Anda dan dapat memberikan saran ahli dalam memilih produk yang tepat untuk aplikasi spesifik Anda.
