1, Dasar -dasar Pemasangan Pipa: Definisi dan Fungsi Inti
Fitting pipa adalah komponen logam/non-logam yang digunakan untuk mengubah arah, cabang, mengurangi diameter, atau koneksi segel pipa, terutama bertanggung jawab untuk tiga fungsi inti:
Panduan Cairan: Sesuaikan arah aliran melalui tikungan, tee, dll
Saldo Tekanan: Kompensator dan sambungan ekspansi harus mengatasi ekspansi dan kontraksi termal
Penyegelan Sistem: Flensa dan sambungan berulir mencegah kebocoran sedang
Perbandingan Bahan Umum:
Jenis materi, skenario aplikasi khas, keunggulan dan keterbatasan
Stainless steel (304/316) Palangan pipa makanan/farmasi tahan korosi dan mudah dibersihkan, dengan biaya tinggi
Sistem uap industri karbon baja (Q235) memiliki kapasitas bantalan tekanan yang kuat dan membutuhkan perlakuan anti-korosi
PVC/CPVC Suplai Air dan Rekayasa Drainase ringan, dengan asam yang buruk, alkali, dan ketahanan suhu
Paduan Tembaga HVAC memiliki konduktivitas termal yang baik dan rentan terhadap oksidasi
2, Klasifikasi Fitting Pipa: Delapan jenis utama dan skenario aplikasi
Koneksi

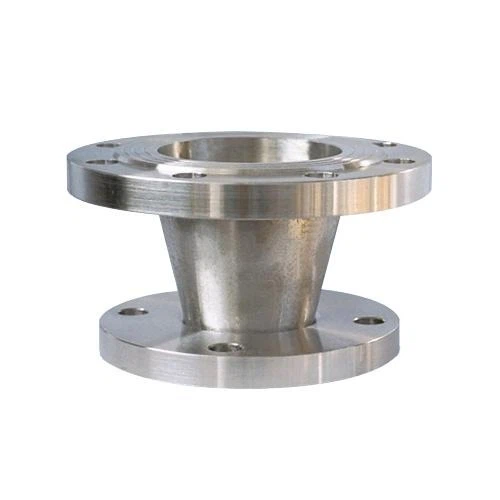

Flange: Koneksi Tertutup Tekanan Tinggi untuk DN 15- DN2000 Diameter Pipelines
Sambungan Berulir: Pembongkaran Cepat dan Perakitan Saluran Pipa Berdiameter Kecil Di Bawah DN50
Mengubah kategori
Bend: 45 derajat /90 derajat /180 derajat giliran, r =1. 5d diameter tikungan standar
Tabung Pengurangan: Diameter variabel konsentris/eksentrik, energi kinetik cairan menyeimbangkan
Kelas Cabang
Tiga arah/empat arah: pengalihan berbentuk T/Y, desain diameter yang sama/berkurang
Penjepit pipa: penutupan sementara selama pemeliharaan pipa
Kategori Kompensasi
Sambungan ekspansi riak: menyerap perpindahan saluran pipa aksial/lateral
Ekspansi Joint: Memecahkan tegangan pipa yang disebabkan oleh pemukiman pondasi
3, Kunci Seleksi: Empat Dimensi Pertimbangan Inti
Karakteristik sedang
Perlengkapan pipa hastelloy/plastik berlapis plastik lebih disukai untuk media korosif
Plastic pipe fittings are prohibited for high temperature steam (>200 derajat)
peringkat tekanan
Cocokkan Class150/300/600 Menurut Standar ANSI B16.5
Sistem Perlindungan Kebakaran harus menggunakan SCH80 atau di atas alat kelengkapan dinding tebal
Metode koneksi
Jenis pengelasan: cocok untuk koneksi permanen tegangan tinggi
Jenis kompresi: nyaman untuk konstruksi modular dan cepat
Standar Sertifikasi
Sistem air minum membutuhkan sertifikasi NSF/61
Persyaratan wajib untuk sertifikat API 6D untuk proyek petrokimia
4, Tren Industri: Arah Inovatif Teknologi Pemasangan Pipa
Pemantauan Cerdas
Fitting IoT dengan sensor tekanan/suhu bawaan untuk transmisi status sistem real-time
Desain ringan
Penerapan fitting pipa komposit aluminium titanium di bidang kedirgantaraan telah meningkat sebesar 35%
Proses hijau
Proporsi bahan ramah lingkungan seperti paduan tembaga bebas timbal dan plastik berbasis bio telah meningkat
Pengiriman digital
Parameter pemasangan pipa pra set dalam model BIM untuk mencapai nol kesalahan konstruksi
5, poin penting untuk pemasangan dan pemeliharaan
Periksa Pra Instalasi:
Verifikasi toleransi ketebalan dinding dari alat kelengkapan pipa (dalam ± 12,5%) dan lepaskan gerinda dari pelabuhan
Spesifikasi Pengelasan:
Fiting stainless steel perlu diisi dengan argon untuk perlindungan, dan suhu interlayer harus dikontrol di bawah 150 derajat
Langkah -langkah anti korosi:
Fiting pipa baja karbon terkubur harus dilapisi dengan 3PE atau perlindungan katodik
Pemantauan Seumur Hidup:
Pengujian ultrasonik ketebalan dinding dilakukan setiap tahun, dan jika laju korosi melebihi 0. 3mm/tahun, penggantian diperlukan
kesimpulan
Meskipun kecil, alat kelengkapan pipa adalah garis hidup sistem cairan. Memilih produk -produk sah yang mematuhi standar ISO 9001 dan PED 2014/68/EU, dan secara ketat mengikuti spesifikasi pemasangan, dapat mengurangi risiko kebocoran lebih dari 90%.
